Бетонные оболочки и кабельные сооружения являются неотъемлемой строительной частью блочных комплектных трансформаторных подстанций (БКТП), блочных комплектных распределительных подстанций (БКРП) и блочных комплектных распределительных трансформаторных подстанций (БКРТП).
Предназначены для размещения и надежной защиты электротехнического оборудования от внешних воздействий, обеспечения безопасной эксплуатации и обслуживания.
Сооружения изготавливаются в заводских условиях, что гарантирует высокое качество и полную готовность к монтажу на объекте.
Бетонные оболочки и кабельные сооружения, предлагаемые нашей компанией, применяются для комплектации подстанций, используемых в системах электроснабжения различных объектов, включая:
Предназначены для размещения и надежной защиты электротехнического оборудования от внешних воздействий, обеспечения безопасной эксплуатации и обслуживания.
Сооружения изготавливаются в заводских условиях, что гарантирует высокое качество и полную готовность к монтажу на объекте.
Бетонные оболочки и кабельные сооружения, предлагаемые нашей компанией, применяются для комплектации подстанций, используемых в системах электроснабжения различных объектов, включая:
- Промышленные предприятия;
- Жилые комплексы и зоны индивидуальной застройки;
- Объекты городской инфраструктуры и ЖКХ;
- Предприятия нефтегазового комплекса;
- Торговые и спортивные сооружения;
- Военные объекты и районы Крайнего Севера.

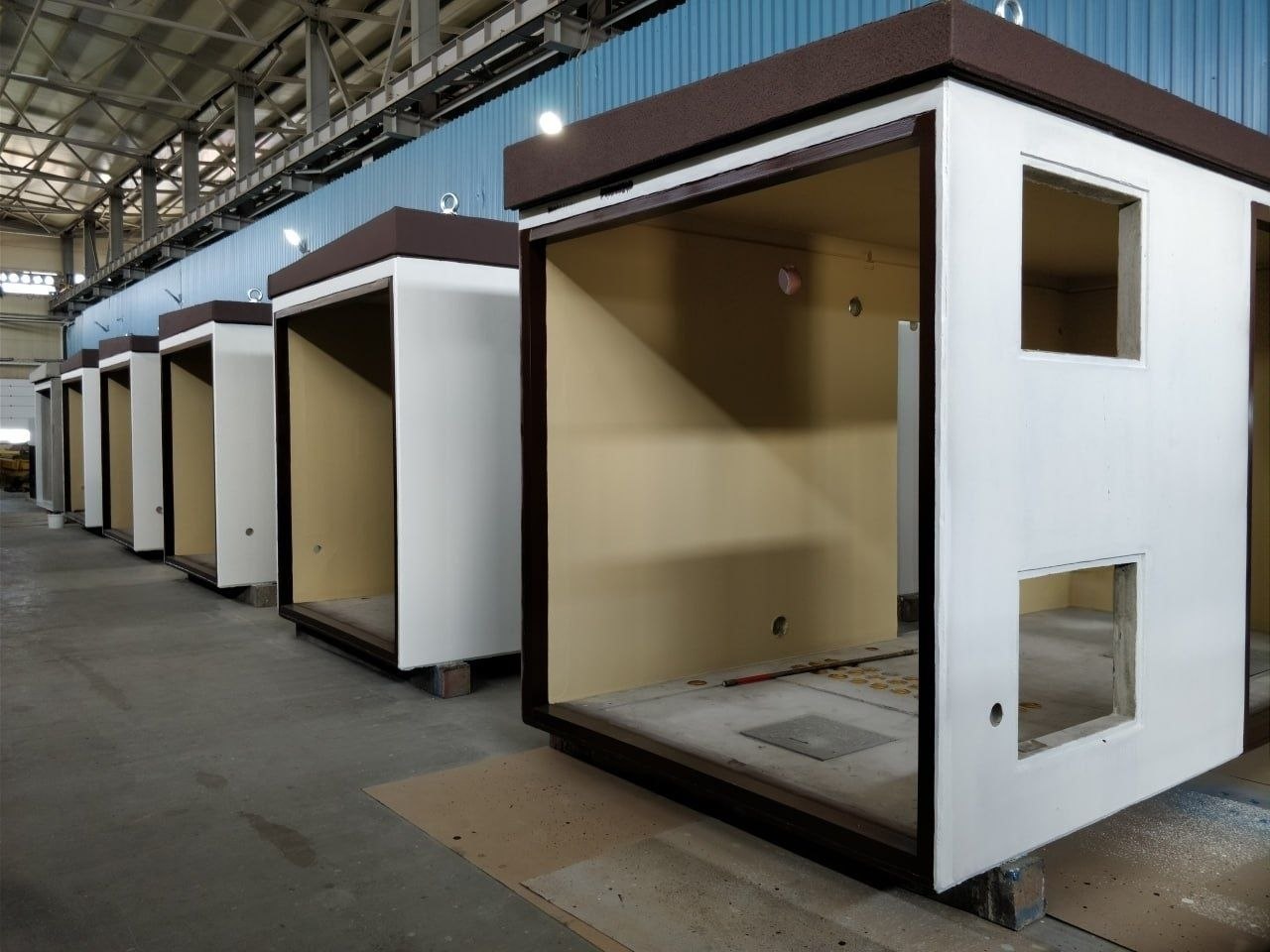

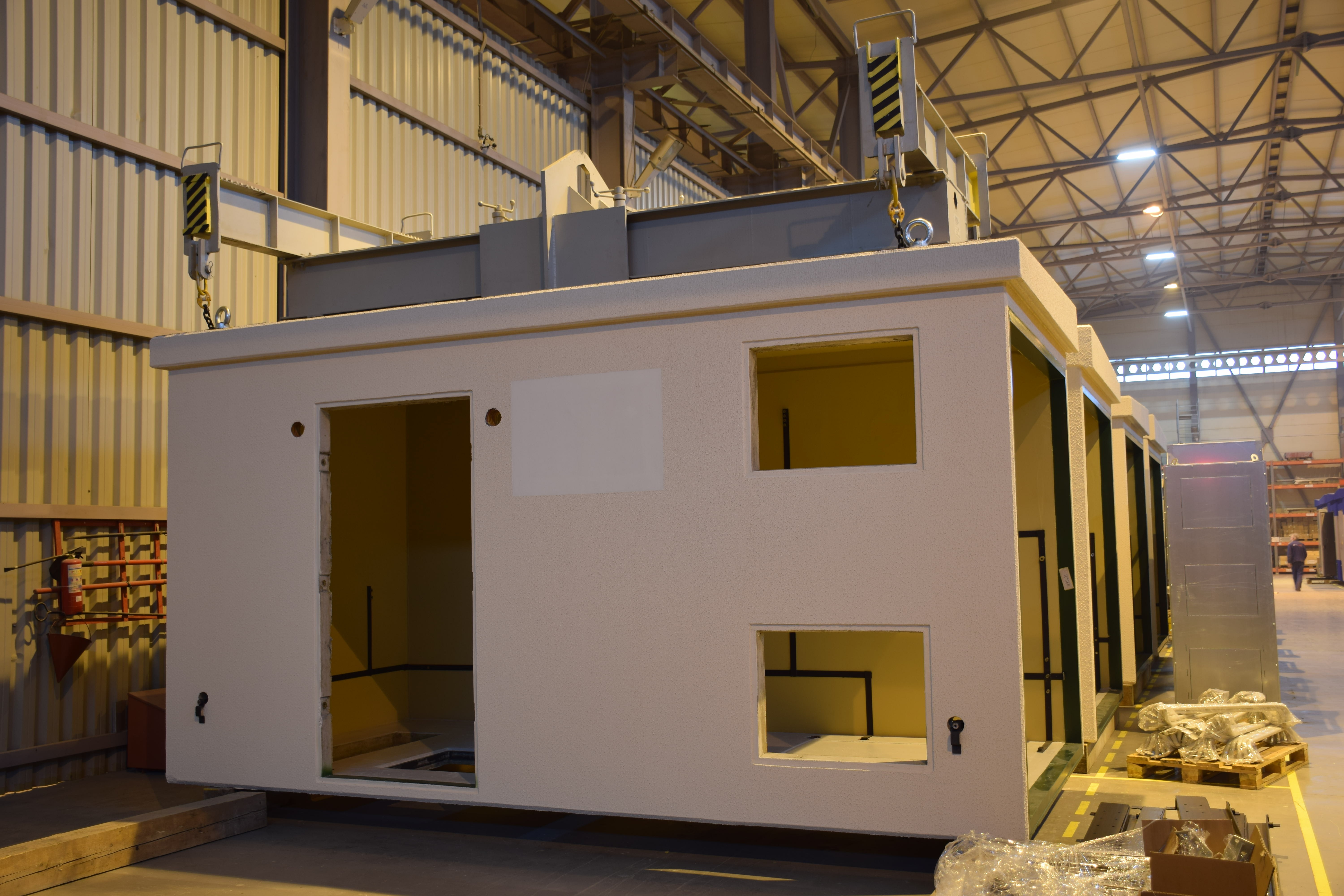

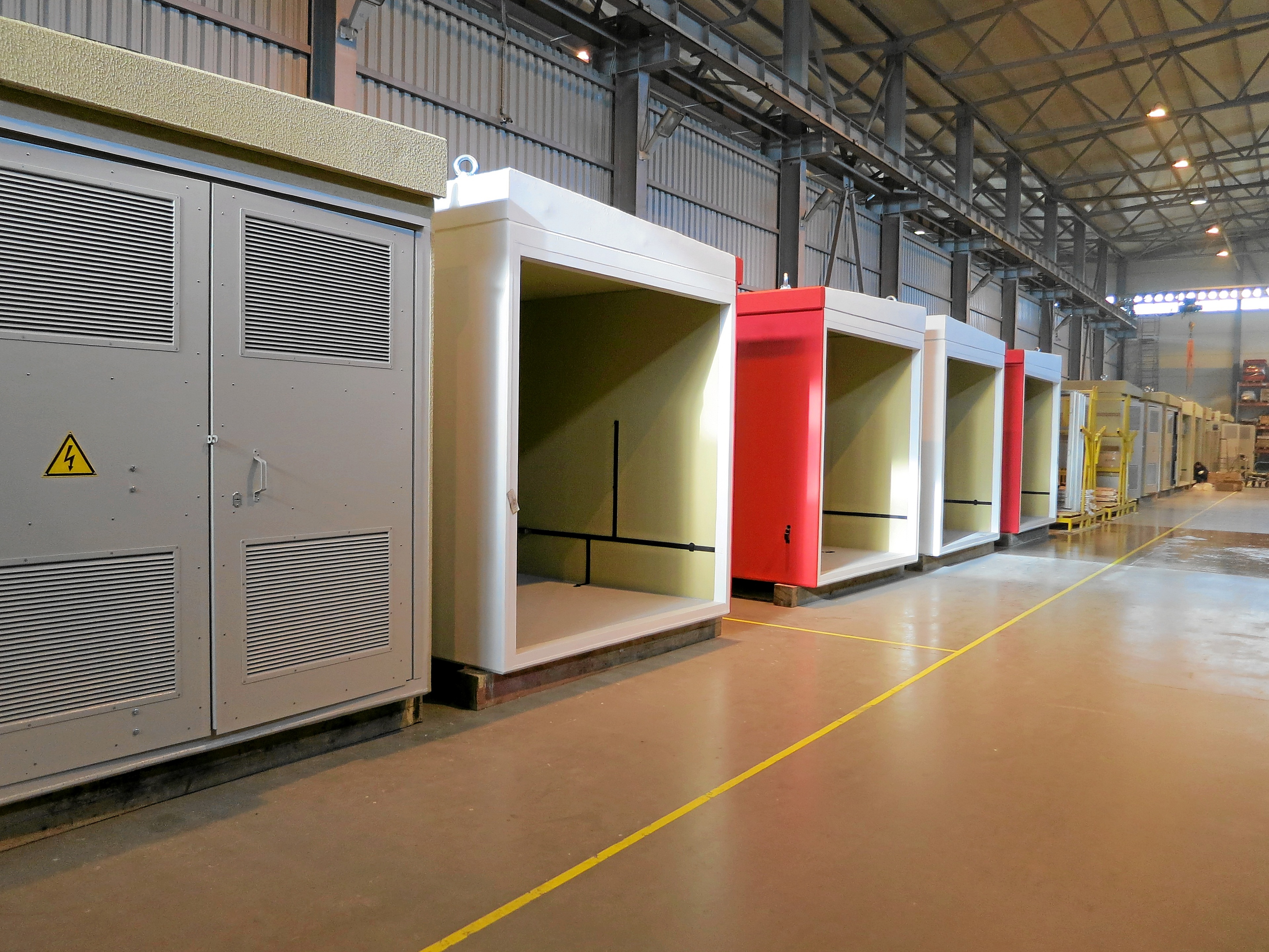

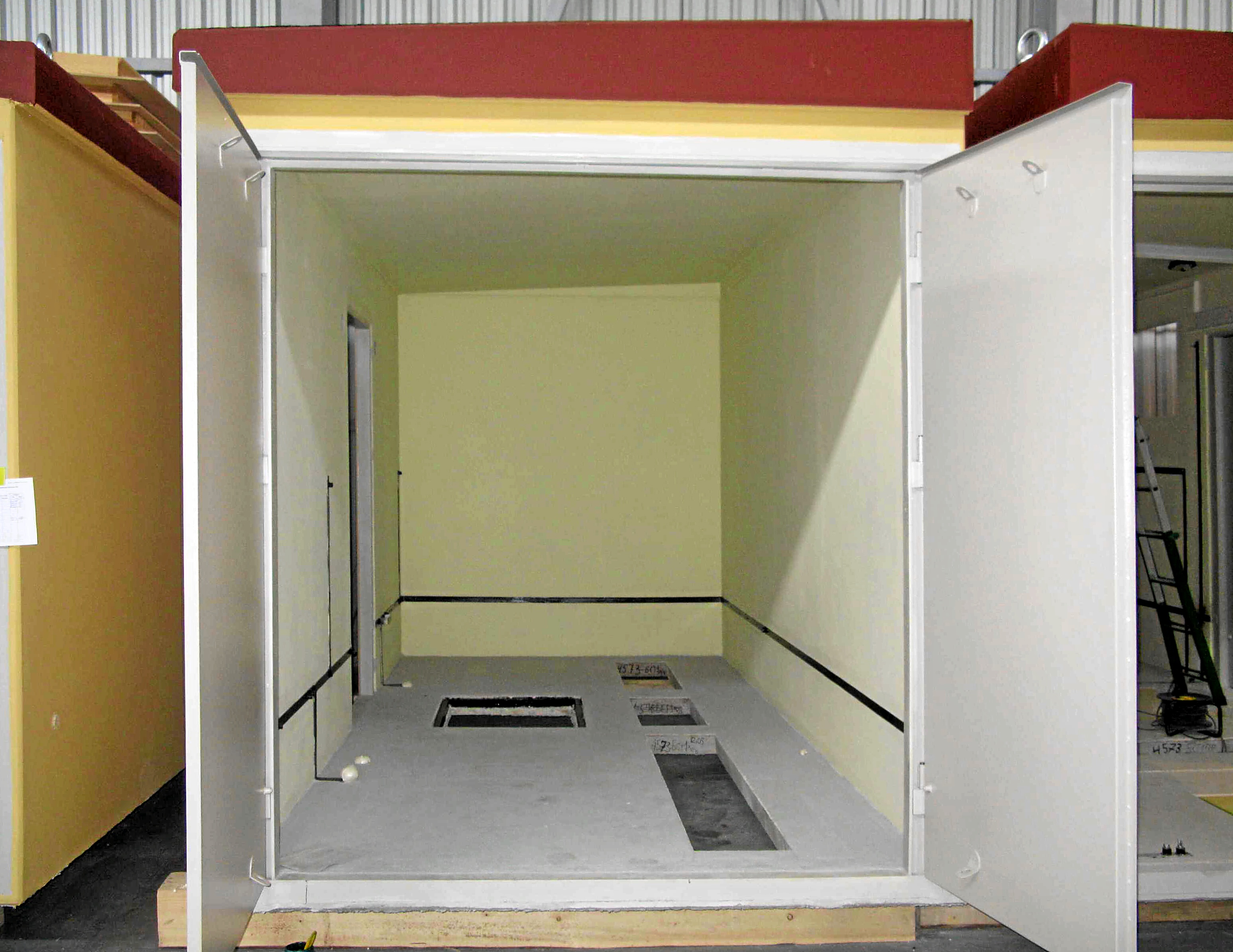

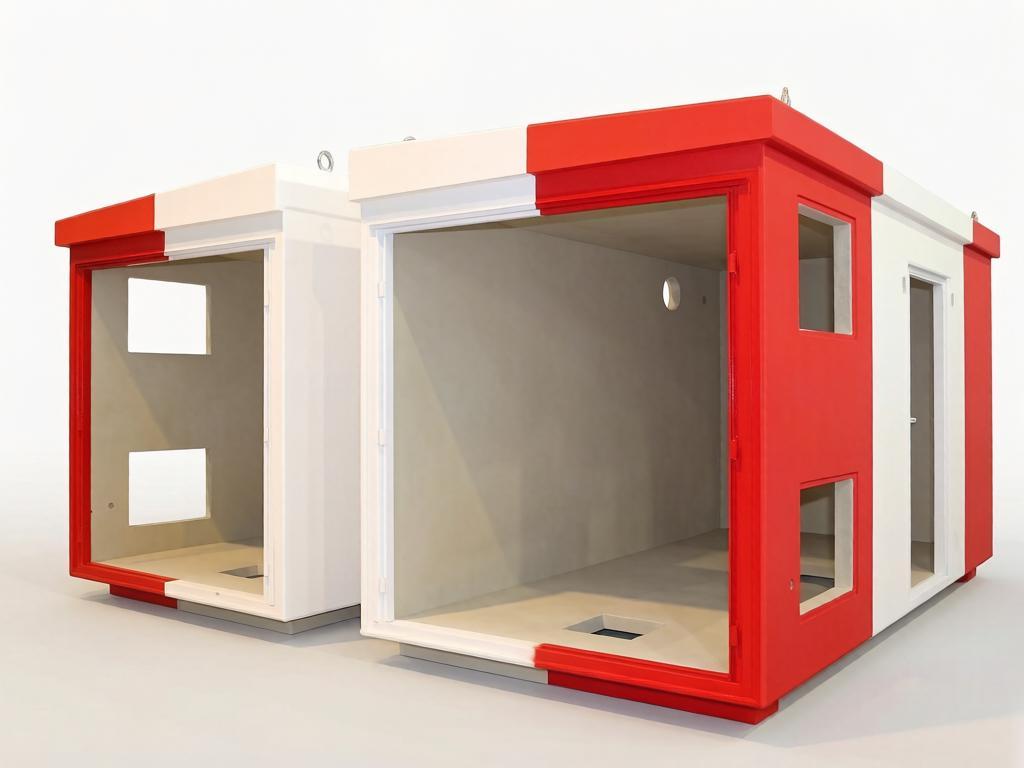

Фотогалерея
Использование бетонных оболочек и кабельных сооружений для комплектации подстанций обеспечивает ряд существенных преимуществ:
- Надежность и долговечность: бетонная конструкция обеспечивает высокую механическую прочность, устойчивость к атмосферным воздействиям, коррозии и сейсмической активности. Срок службы таких сооружений составляет не менее 25 лет .
- Защита оборудования: обеспечивает надежную защиту установленного электрооборудования от пыли, влаги, перепадов температур, ударов молний и несанкционированного доступа.
- Полная заводская готовность: все элементы конструкции изготавливаются и комплектуются оборудованием в заводских условиях. Это гарантирует высокое качество сборки и минимизирует объем строительно-монтажных работ на площадке .
- Быстрый монтаж и ввод в эксплуатацию: модульная конструкция позволяет сократить время установки подстанции до минимума. Отпадает необходимость в возведении капитального здания .
- Возможность расширения: при необходимости подстанцию можно легко расширить, добавив дополнительные модули .
- Универсальность и адаптивность: возможно изготовление оболочек по индивидуальным чертежам заказчика с различными опциями и отделкой (внутренней и внешней).
Конструкции изготавливаются из высокопрочного бетона (данные параметры могут быть изменены под проект - оговаривается отдельно на момент размещения заказа):
Размещение проемов под ворота, двери, жалюзи, проходы кабеля и другие технологические отверстия указываются Заказчиком в опросном листе и согласовываются на этапе проектирования.

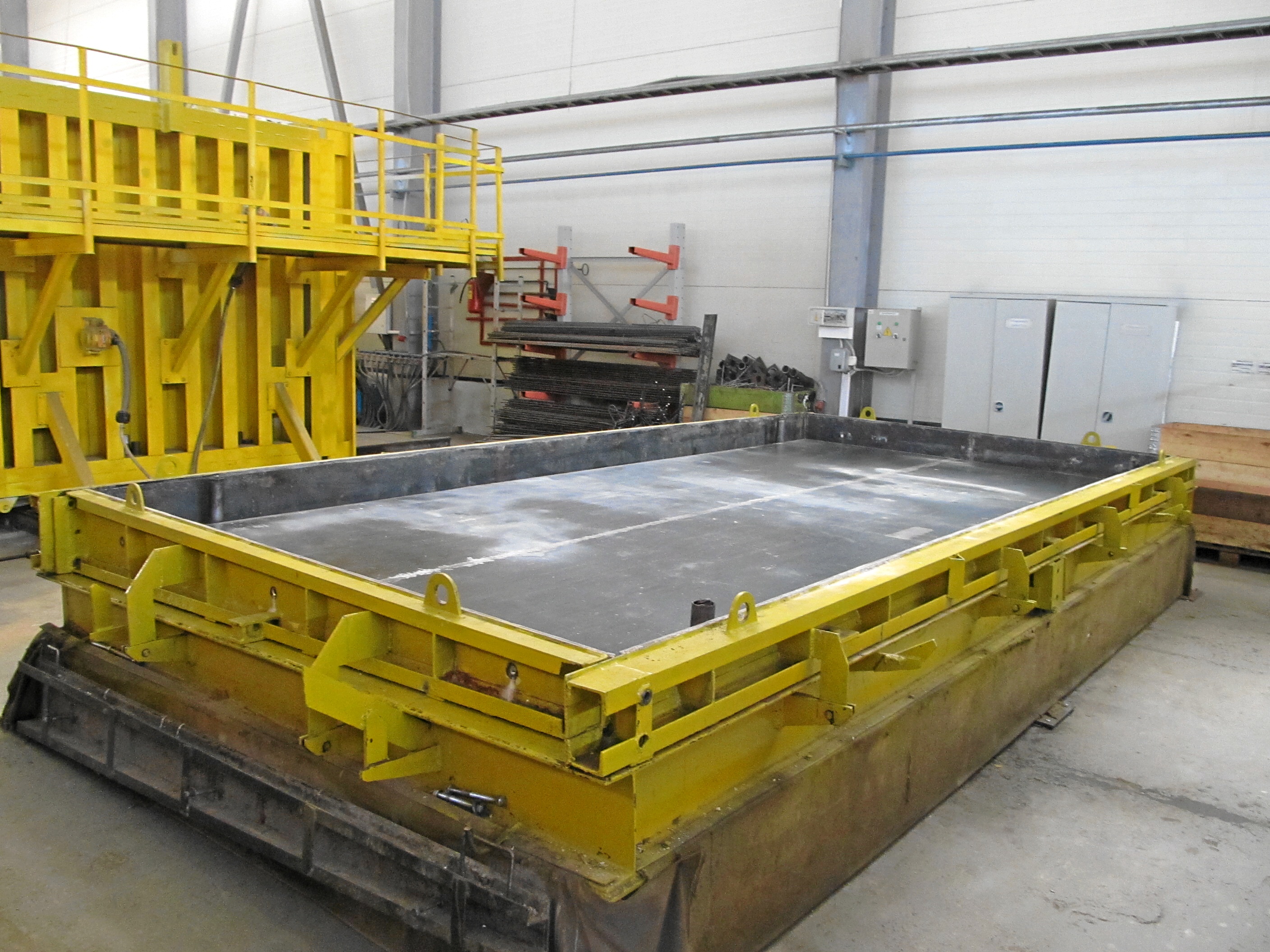

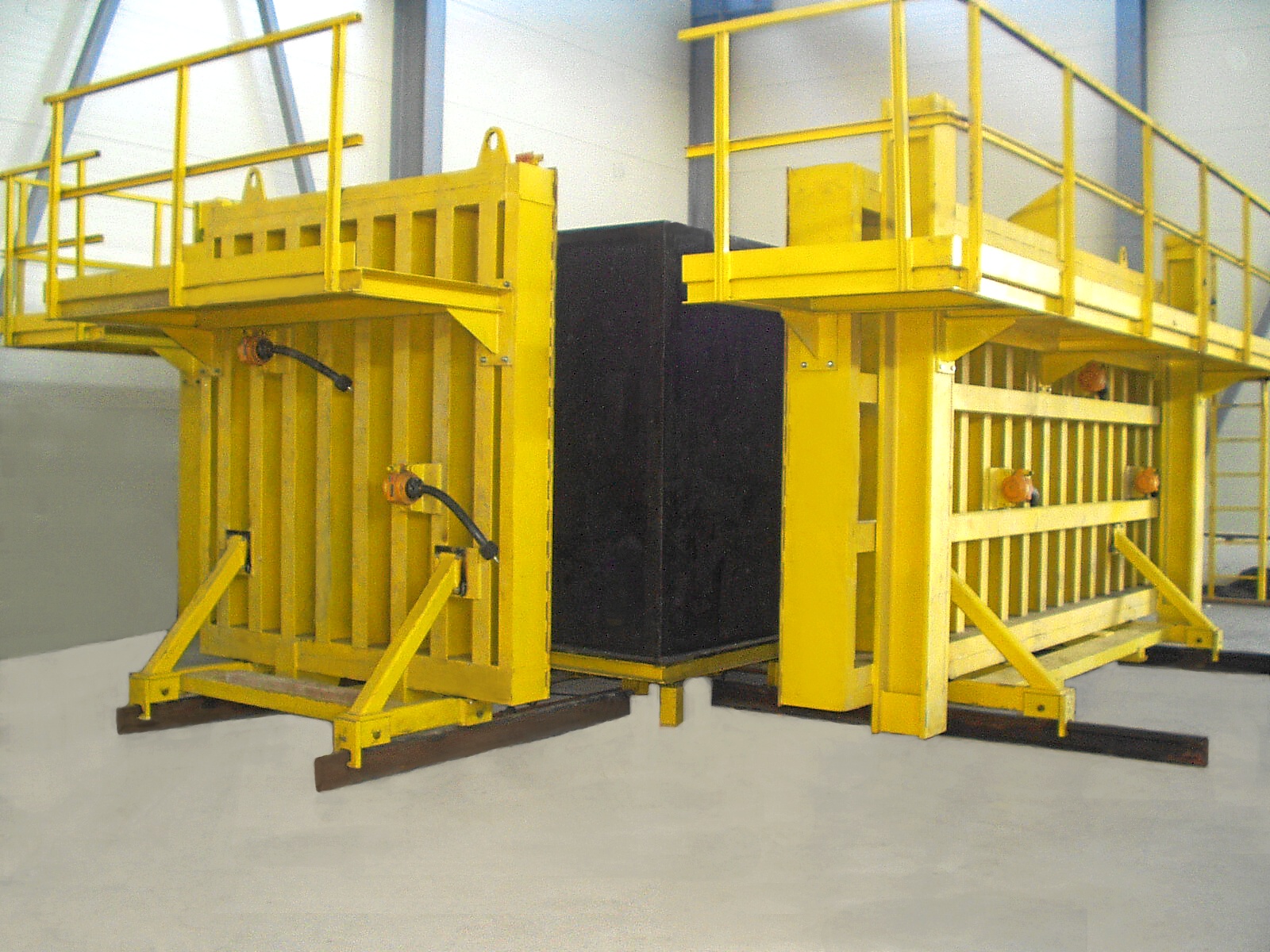

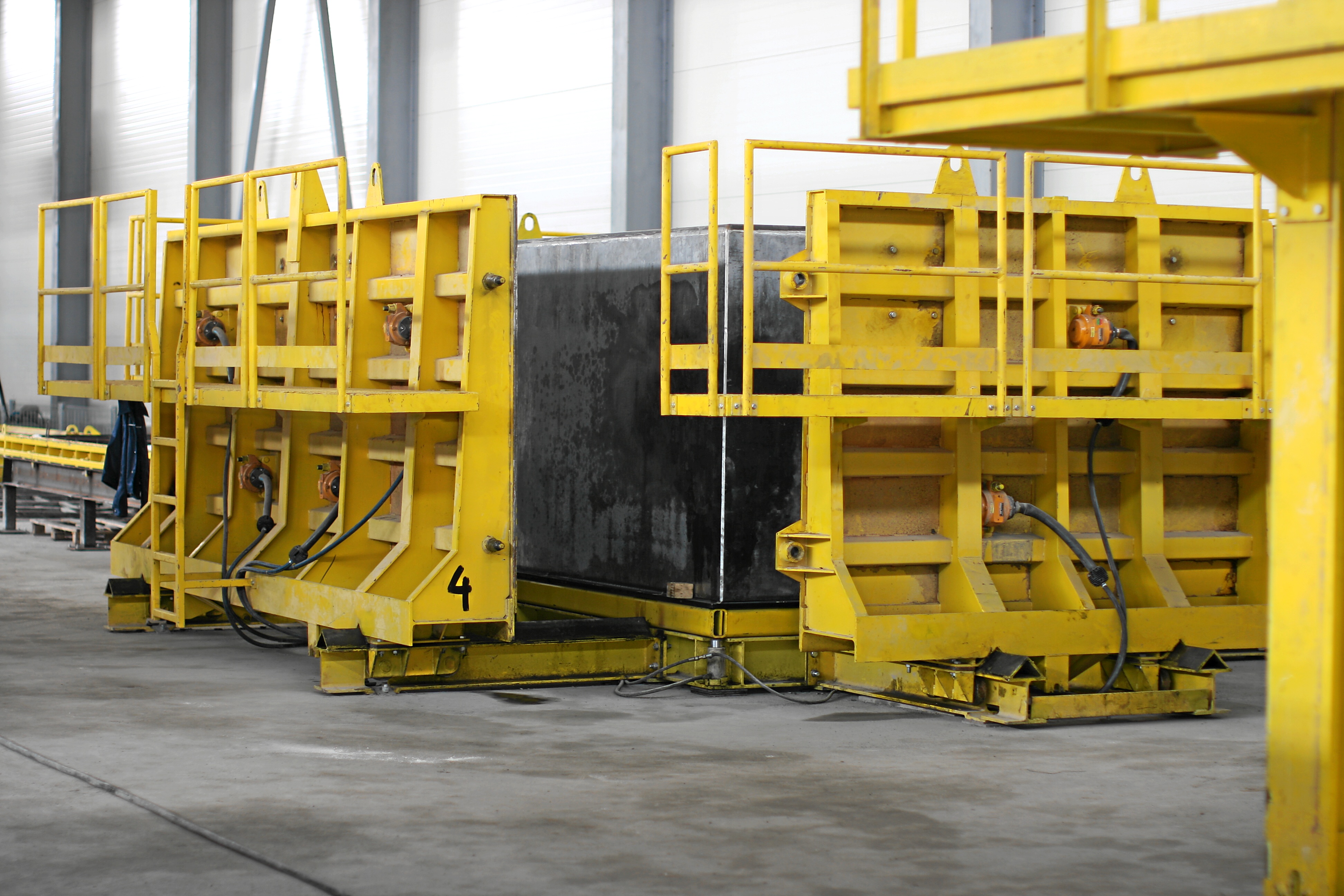

Помимо типовых размеров, указанных в таблице, мы готовы рассмотреть изготовление изделий под индивидуальные размеры Заказчика. Возможность нестандартного исполнения обсуждается отдельно в каждом конкретном случае и определяется технологическими возможностями наших монолитных форм, а также условиями производства и логистики.
- марка В30 (400);
- класс морозостойкости – F100 по ГОСТ 10060.0-95;
- водонепроницаемость – W6 по ГОСТ 12730.5-84.
| Наименование параметра |
Параметр |
|||
|---|---|---|---|---|
| Длина бетонной оболочки (БО), мм |
5080 |
6200 |
||
| Ширина бетонной оболочки (БО), мм | 2480 | 2500 | ||
| Высота бетонной оболочки (БО) с крышей, мм |
2825 |
|||
| Высота бетонной оболочки (БО) "в свету", мм |
2560 |
|||
| Масса бетонной оболочки (БО) не более, кг | 21000 | 23000 | ||
| Толщина стены, мм |
100 |
|||
| Длина кабельных сооружений (КС) |
5080 |
6200 | ||
| Высота кабельных сооружений (КС), мм |
1020; |
|||
| Масса кабельных сооружений (КС) по высоте, не более кг |
6500; |
8500; |
||
Размещение проемов под ворота, двери, жалюзи, проходы кабеля и другие технологические отверстия указываются Заказчиком в опросном листе и согласовываются на этапе проектирования.
Помимо типовых размеров, указанных в таблице, мы готовы рассмотреть изготовление изделий под индивидуальные размеры Заказчика. Возможность нестандартного исполнения обсуждается отдельно в каждом конкретном случае и определяется технологическими возможностями наших монолитных форм, а также условиями производства и логистики.

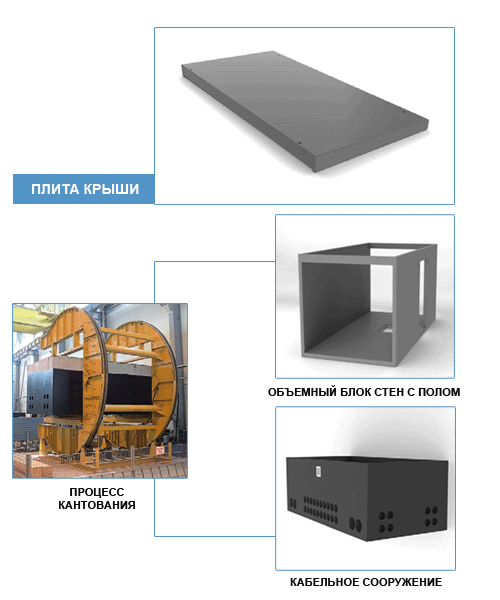

Блочно-комплектные подстанции в бетонной оболочке представляют собой модульные конструкции полной заводской готовности. Конструктивно подстанция состоит из двух основных частей: бетонной оболочки (надземная часть) и кабельного сооружения (фундаментная или подземная часть).
Бетонная оболочка представляет собой объемный монолитный железобетонный блок, состоящий из стен и пола. Плита покрытия (крыша) монтируется сверху и крепится к блоку сваркой по закладным элементам и/или болтовым соединением.
Благодаря использованию высокопрочного бетона и системы армирования, оболочки обладают высокой механической прочностью и устойчивостью к сейсмическим нагрузкам до 9 баллов по шкале MSK-64.

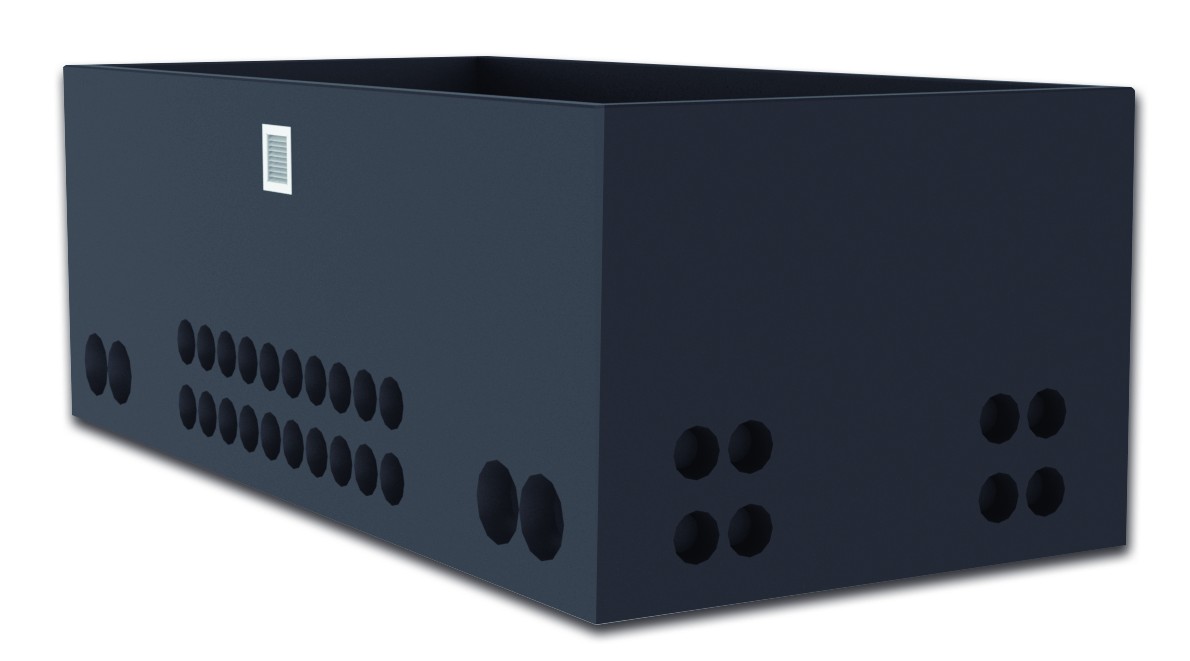

Кабельное сооружение (КС) служит для прокладки силовых и контрольных кабелей, а также для обеспечения доступа к ним обслуживающего персонала. Оно представляет собой монолитный железобетонный блок, устанавливаемый на фундаментную площадку.
Блок стен и кабельное сооружение изготавливаются полом сверху, поэтому проводится кантование.
Комплектация и дополнительные опции
Бетонные оболочки и кабельные сооружения могут поставляться в различной комплектации в зависимости от требований проекта.
В состав поставки могут входить:
Бетонная оболочка представляет собой объемный монолитный железобетонный блок, состоящий из стен и пола. Плита покрытия (крыша) монтируется сверху и крепится к блоку сваркой по закладным элементам и/или болтовым соединением.
Благодаря использованию высокопрочного бетона и системы армирования, оболочки обладают высокой механической прочностью и устойчивостью к сейсмическим нагрузкам до 9 баллов по шкале MSK-64.
Кабельное сооружение (КС) служит для прокладки силовых и контрольных кабелей, а также для обеспечения доступа к ним обслуживающего персонала. Оно представляет собой монолитный железобетонный блок, устанавливаемый на фундаментную площадку.
Блок стен и кабельное сооружение изготавливаются полом сверху, поэтому проводится кантование.
Комплектация и дополнительные опции
Бетонные оболочки и кабельные сооружения могут поставляться в различной комплектации в зависимости от требований проекта.
В состав поставки могут входить:
- Основные элементы: монолитная оболочка, плита покрытия (крыша односкатная, или двухскатная), кабельное сооружение.
- Внутренняя и внешняя отделка: штукатурка, покраска, декоративные покрытия .
- Двери и ворота: металлические ворота и двери с антивандальными петлями и внутренними замками.
- Вентиляционные системы: жалюзи, решетки, заслонки для обеспечения естественной вентиляции.
- Инженерные системы: внутреннее и наружное освещение, системы обогрева отсеков РУ, кондиционирования и принудительной вентиляции.
- Системы безопасности: контур заземления (внутренний и внешний), охранно-пожарная сигнализация.
- Маслосборник: для установки под маслонаполненным трансформатором, рассчитанный на полный объем масла.
